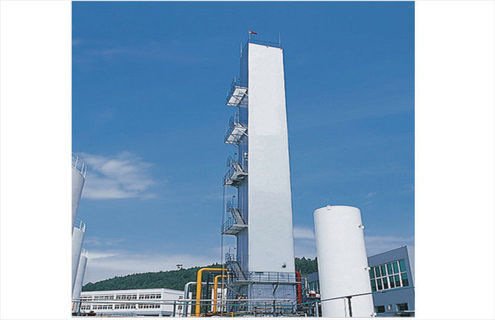

Unidade Industrial Criogênica de Separação de Ar Unidade de Oxigênio 380V 60hz

1. O princípio de design desta planta é baseado nos diferentes pontos de ebulição de cada gás no ar.O ar é comprimido, pré-resfriado e obtido a remoção de H2O e CO2, para então ser resfriado no trocador de calor principal até ser liquefeito.Após a retificação, a produção de oxigênio e nitrogênio pode ser coletada.
2. Esta planta é de purificação de ar MS com processo de expansor de turbina de reforço.É uma planta comum de separação de ar, que adota enchimento e retificação completa para fabricação de argônio.
3. O ar bruto vai para o filtro de ar para remoção de poeira e impurezas mecânicas e entra no compressor da turbina de ar onde o ar é comprimido a 0,59MPaA.Em seguida, ele vai para o sistema de pré-resfriamento de ar, onde o ar é resfriado a 17 ℃.Depois disso, ele flui para 2 tanques de adsorção de peneira molecular, que funcionam por sua vez, para remoção de H2O, CO2 e C2H2.

*1.Depois de purificado, o ar se mistura com o ar reaquecido em expansão.Em seguida, é comprimido pelo compressor de pressão média para ser dividido em 2 fluxos.Uma parte vai para o trocador de calor principal para ser resfriada a -260K e sugada da parte intermediária do trocador de calor principal para entrar na turbina de expansão.O ar expandido retorna ao trocador de calor principal para ser reaquecido, depois disso, flui para o compressor de reforço de ar.A outra parte do ar é impulsionada pelo expansor de alta temperatura, após o resfriamento, flui para o expansor de baixa temperatura.Em seguida, ele vai para a caixa fria para ser resfriado a ~ 170K.Parte dela ainda seria resfriada e flui para o fundo da coluna inferior por meio do trocador de calor.E outro ar é sugado para baixa tentação.expansor.Depois de expandido, é dividido em 2 partes.Uma parte vai para o fundo da coluna inferior para retificação, o restante retorna ao trocador de calor principal e, em seguida, flui para o booster de ar após ser reaquecido.
2.Após a retificação primária na coluna inferior, o ar líquido e o nitrogênio líquido puro podem ser coletados na coluna inferior.Resíduos de nitrogênio líquido, ar líquido e nitrogênio líquido puro fluem para a coluna superior via ar líquido e resfriador de nitrogênio líquido.Ele é retificado na coluna superior novamente, depois disso, o oxigênio líquido de 99,6% de pureza pode ser coletado na parte inferior da coluna superior e é liberado da caixa fria como produção.
3.Parte da fração de argônio na coluna superior é sugada para a coluna de argônio bruto.Existem 2 partes de coluna de argônio bruto.O refluxo da segunda parte é entregue ao topo da primeira via bomba de líquido como refluxo.É retificado em coluna de argônio bruto para obter 98,5% de Ar.2ppm O2 argônio bruto.Em seguida, é entregue no meio da coluna de argônio puro via evaporador.Após a retificação na coluna de argônio puro, (99,999% Ar) o argônio líquido pode ser coletado no fundo da coluna de argônio puro.
4.O nitrogênio residual do topo da coluna superior flui para fora da caixa fria para o purificador como ar regenerativo, o restante vai para a torre de resfriamento.
5.O nitrogênio do topo da coluna auxiliar da coluna superior flui para fora da caixa fria como produção através do resfriador e do trocador de calor principal.Se não houver necessidade de nitrogênio, ele pode ser entregue à torre de resfriamento de água.Se a capacidade de frio da torre de resfriamento de água não for suficiente, é necessário instalar um resfriador.
