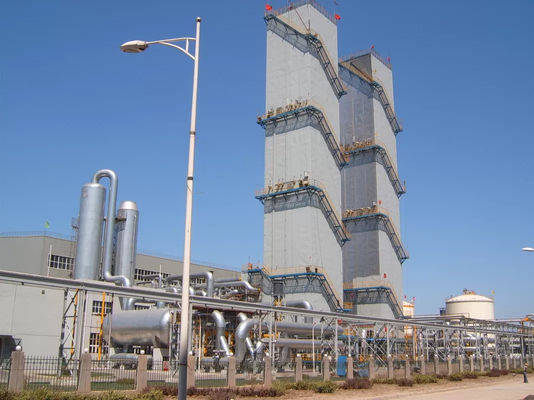

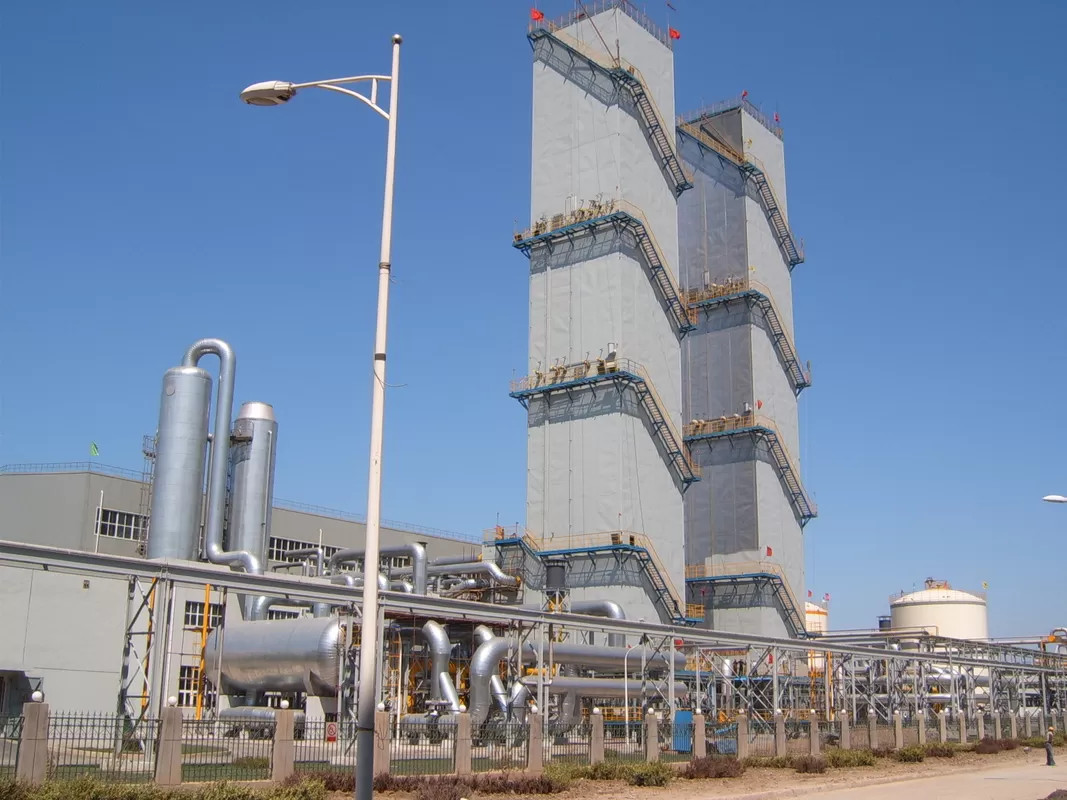

PLC criogênico multifuncional da unidade de ar da pureza 99,6% da planta da separação do oxigênio

Especificação de produto

1. O princípio de projeto desta planta é baseado no ponto de ebulição diferente de cada gás no ar. O ar está comprimido, precooled e conseguiu a remoção de H2O e de CO2, ser refrigerado então no permutador de calor principal até que esteja liquefeito. Após a correção, o oxigênio e o nitrogênio da produção podem ser recolhidos.
2. Esta planta é da purificação do MS do ar com processo de impulso do expansor da turbina. É uma planta comum da separação do ar, que adote o enchimento completo e a correção do material para a fatura do argônio.
3. o ar cru vai ao filtro de ar para a remoção da poeira e da impureza mecânica e entra no compressor da turbina de ar onde o ar é comprimido a 0.59MPaA. Então entra no sistema precooling do ar, onde o ar é refrigerado ao ℃ 17. Após isso, flui ao tanque de fixação da peneira 2 molecular, que estão correndo por sua vez, para ser obtido a remoção de H2O, de CO2 e de C2H2.

* 1. Após refinado, misturas do ar com expansão do ar reaquecido. É comprimido então pelo compressor médio da pressão para ser os córregos into2 divididos. De uma parte vai ao permutador de calor principal a ser refrigerado a -260K, e sugado da peça média do permutador de calor principal para entrar na turbina da expansão. O ar expandido retorna ao permutador de calor principal a ser reaquecido, depois que aquele, ele flui para arejar o compressor de impulso. A outra parte do ar é impulsionada pelo expansor de alta temperatura, após refrigerar, ele flui ao expansor de impulso da baixa temperatura. Então vai à caixa fria a ser refrigerada a ~170K. A parte dela seria refrigerada ainda, e fluxos para assentar-se de uma mais baixa coluna através do permutador de calor. E o outro ar é sugado para tentar baixo. expansor. Após expandido, é dividido em 2 porções. De uma parte vai à parte inferior de uma mais baixa coluna para a correção, o resto retorna ao permutador de calor principal, a seguir flui para arejar o impulsionador após o reaquecimento.
2. Depois que preliminar a correção em uma mais baixa coluna, no ar líquido e no nitrogênio líquido puro pode ser recolhida em uma mais baixa coluna. Desperdice o nitrogênio líquido, o ar líquido e fluxos de nitrogênio líquido puros à coluna superior através do refrigerador do ar líquido e do nitrogênio líquido. É retificado na coluna superior outra vez, após aquele, um oxigênio líquido de 99,6% que a pureza pode ser recolhida na parte inferior da coluna superior, e entregado fora da caixa fria como a produção.
3. A parte da fração do argônio na coluna superior é sugada à coluna bruta do argônio. Há 2 porções da coluna bruta do argônio. A maré baixa da segunda parte é entregada à parte superior de primeira uma através da bomba líquida como a maré baixa. É retificada na coluna bruta do argônio para obter 98,5% AR. argônio bruto do O2 2ppm. É entregado então ao meio da coluna pura do argônio através do evaporador. Após a correção na coluna pura do argônio, (99.999%Ar) o argônio líquido pode ser recolhido na parte inferior da coluna pura do argônio.
4. o nitrogênio do desperdício da parte superior de fluxos superiores da coluna fora da caixa fria ao purificador como o ar regenerative, resto vai à torre refrigerando.
5. Nitrogênio da parte superior da coluna assistente de fluxos superiores da coluna fora da caixa fria como a produção através do refrigerador e do permutador de calor principal. Se nenhuns nitrogênio da necessidade, a seguir podiam ser entregados à torre refrigerando de água. Para a capacidade fria de água a torre refrigerando não é suficiente, um refrigerador precisa de ser instalada.
