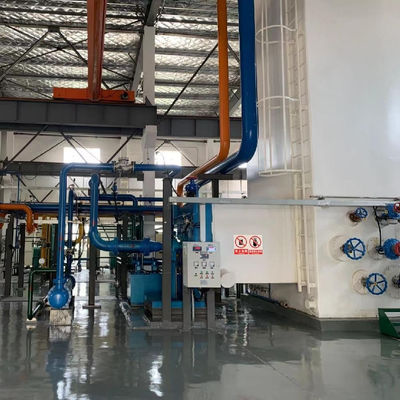

Líquido da planta da separação do ar da produção do oxigênio e gerador criogênicos 20MPa do nitrogênio do gás

Campos da aplicação

O oxigênio, o nitrogênio, o argônio e o outro gás raro produzidos pela unidade da separação do ar são amplamente utilizados na indústria de aço, química, na refinaria, no vidro, na borracha, na eletrônica, nos cuidados médicos, no alimento, nos metais, na produção de eletricidade e nas outras indústrias.

Diagrama de fluxo do processo da unidade da separação do ar

Fluxo de processo tecnologico: 1, compressão do ar e purificação: O ar através do filtro de ar para remover a poeira e as impurezas mecânicas no compressor de ar, compressa à pressão desejada, a seguir alimentou em um refrigerador de ar para abaixar a temperatura do ar. Incorpore então o sistema da purificação do ar para remover a água, o dióxido de carbono, o acetileno e os outros hidrocarbonetos no ar. 2, separação do ar: O ar refinado é dividido em duas maneiras: uma maneira na coluna de fracionamento, após refrigerar no permutador de calor principal na parte inferior da coluna; uma outra maneira na torre de fracionamento, após refrigerar no permutador de calor principal no expansor após a expansão no meio da torre superior a participar na correção superior da torre, para fornecer a capacidade refrigerando para o sistema. O índice do nitrogênio do gás de aumentação na torre mais baixa é aumentado pelo contato com o líquido da maré baixa. O nitrogênio de líquido exigido da maré baixa vem do evaporador de condensação na parte superior da torre mais baixa, onde o oxigênio evapora e o nitrogênio se condensa. 3, vaporização do nitrogênio líquido o nitrogênio líquido da torre da separação do ar são armazenados no tanque de armazenamento do nitrogênio líquido. O nitrogênio líquido no tanque de armazenamento é aquecido no atomizador e enviado no encanamento do nitrogênio do produto.
