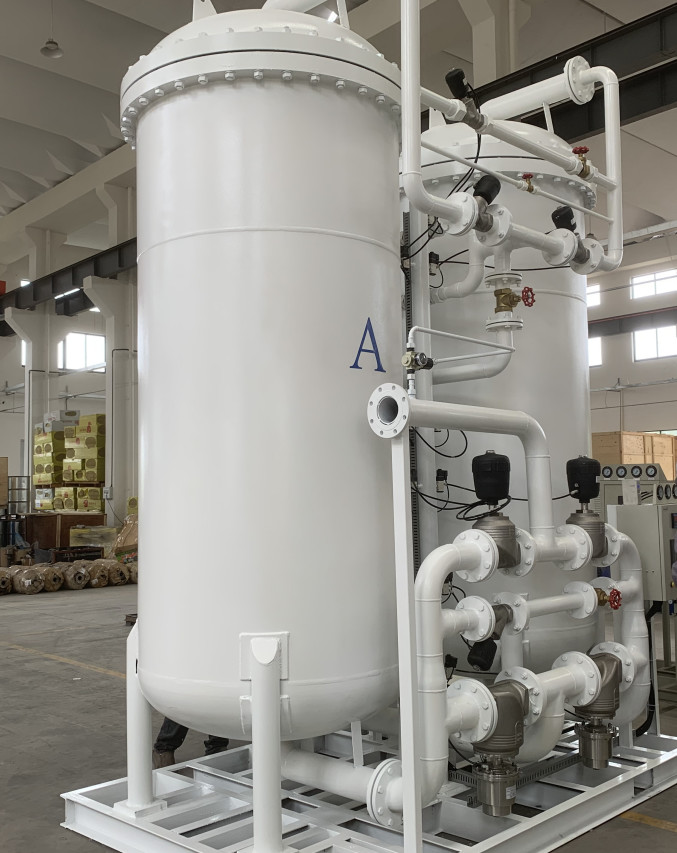

gerador do nitrogênio da peneira molecular do gerador PSA do nitrogênio do N2 0.7Mpa

Gerador completo do nitrogênio do N2 da automatização

De acordo com o princípio de adsorção do balanço da pressão, o gerador do nitrogênio usa a peneira molecular do carbono de alta qualidade como o adsorvente para produzir o nitrogênio do ar sob determinada pressão.

O ar comprimido refinado e secado é fixado sob a pressão e desorbed sob a pressão reduzida no adsorbente. Devido ao efeito aerodinâmico, a taxa da difusão de oxigênio nos micropores da peneira molecular do carbono é distante maior do que aquela do nitrogênio. O oxigênio é fixado preferencialmente pela peneira molecular do carbono, e o nitrogênio é enriquecido na fase de gás para formar o nitrogênio terminado.

Então, é despressurizado à pressão normal, e o oxigênio fixado e outras impurezas desorbed pelo adsorvente para realizar a regeneração. Geralmente, duas torres da adsorção são ajustadas no sistema, uma torre fixa o nitrogênio e a outra torre desorbs e regenera.

O controlador de programa do PLC controla a abertura e o fechamento da válvula pneumática para fazer alternadamente o ciclo de duas torres, para conseguir a finalidade da produção contínua do nitrogênio de alta qualidade. O sistema inteiro consiste nos seguintes componentes: módulo da purificação do ar comprimido, tanque de armazenamento do ar, dispositivo da separação do oxigênio e do nitrogênio, e tanque do amortecedor do nitrogênio.

PRINCÍPIO DE FUNCIONAMENTO:
Técnica da PSA (adsorção do balanço da pressão, PSA para breve): é um tipo de tecnologia avançada da separação do gás, com base na adsorção física da molécula do gás na superfície interna do adsorvente (substâncias contínuas porosas), usando adsorventes na mesma pressão fácil absorver o gás alto do ponto de ebulição, difícil absorver o baixo gás do ponto de ebulição, e sob uma quantidade de alta pressão da adsorção de aumentos absorvidos do gás, sob a adsorção da baixa pressão do gás absorvido para reduzir as características para conseguir a separação do gás. Este processo sob a adsorção da pressão das impurezas, sob a adsorção reduzida da pressão das impurezas, faz a regeneração do adsorvente, é o ciclo da PSA.
